解決方案
工地塔吊無線視頻監控傳輸方案
一、項目背景

       隨著近年來建筑行業塔吊的大量使用，由于塔吊違規超限作業和塔吊干涉碰撞等引發的各類塔吊運行安全事故頻繁發生，造成了巨大的生命財產損失。安全事故的經驗教訓表明，必須對塔吊使用過程和行為及時進行有效的監管才能切實控制設備運行過程中的危險因素和安全隱患，預防和減少塔吊安全生產事故的發生。為滿足塔吊安全作業監控和管理需要，我司本著合理利用建筑現有資源，節省改造投資，充分利用無線監控系統的優勢， 結合先進的無線傳輸、無線網橋等技術，實現監控圖像傳輸及遠程監控提供高效可行而且價格低廉的解決方案。為工程公司及監理公司系統提供高效可靠的無線視頻監控系統，為企業的安全防范高效管理提供更有力的技術保障。


二、項目需求
  1、工地中有5處施工塔吊。塔吊與主控中心最遠的距離為2km。
  2、每個塔吊上面安裝了一個300W的1080P的高清數字?jǐn)z像機， 每個攝像機占3-4M帶寬。
  3、個別點位中間有阻擋。
  4、周圍的2.4G干擾較多。
  5、工地中的電力系統一般不是很穩定，因?yàn)榇笮蜋C(jī)械較多，一定要考慮增加穩壓設備來保護所有電子設備。

  6、塔吊一般較高，雷雨天氣時容易遭受雷電襲擊，設備容易燒壞。

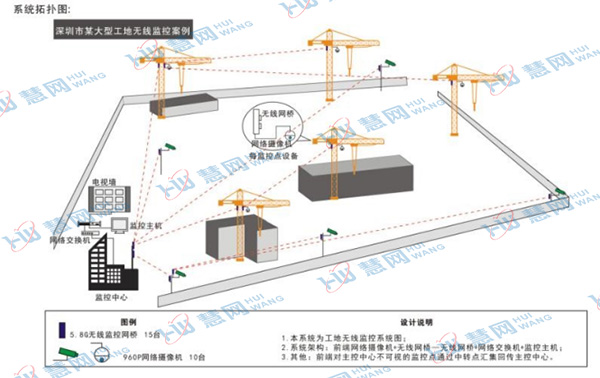

三、網絡拓?fù)?/strong>

  1、每個塔吊采用300Mbps的無線設備，主控中心也采用300Mbps無線設備，采用點對點或點多多點的方式進行無線傳輸。
  2、一個300Mbps的無線網橋在2km的范圍內可以達到90MB/s以上的帶寬，最多可以帶10-20個1080P的攝像頭。
  3、個別有阻擋、不可視的點位，可利用中繼模式來解決。但不可以中繼多次，中繼后帶寬都會減半。
  4、為避開2.4G頻道的干擾，項目采用5.8G的無線CPE和基站。

  5、塔吊上面必須要做好防雷措施，要做好接地線的工作（工作交流電、直流電、通信設備天線、饋線的防雷接地）。塔吊的頂部必須安裝避雷針，避雷針要有良好的接地，以保護雷電及時流入大 地。做好接地工作可以保證通信設備電子部件的工作穩定，免受靜電高壓，瞬間放電脈沖等損壞。良好的接地使通信設備獲得良好的屏蔽作用，避免外界的電磁干擾。

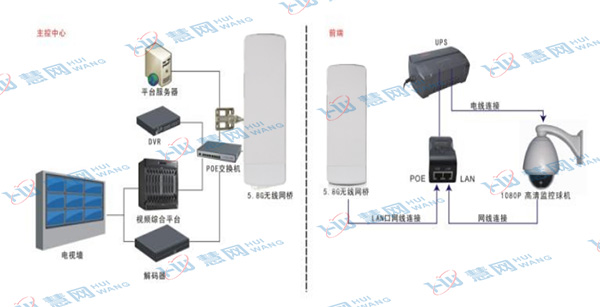

四、無線傳輸方案設計
  1、前端部分主要由360度球機，無線CPE、穩壓器、避雷系統和安裝支架組成。

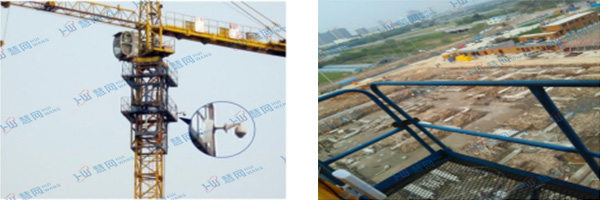

  2、前端攝像頭以及無線CPE的安裝位置，切勿把攝像頭和CPE裝置在吊臂上，這樣不僅安放時拉線困難，并且阻礙了正常工作。應裝置在爬升節上，這樣即可隨著塔吊的升高而升高，爬升節是在控制臺的附近，能解決供電問題并能監控到主要的工作范圍，而且不會阻礙到正常的工作。
  3、無線指令控制部分的主控中心由無線基站（BST），控制鍵盤、硬盤錄像機、矩陣組成。

  4、前端監控圖像由ST58T8G-K12H Pro無線網橋調制后發射信號到主控中心，主控中心接收信號后通過服務器解碼器直接輸出圖像信號到顯示屏。


五、無線傳輸設備

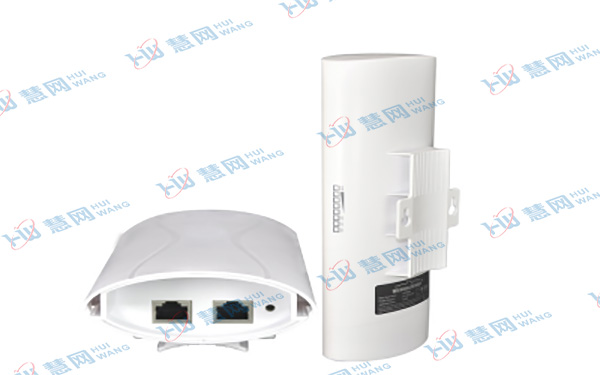

       ST58T8G-K12H Pro是一款室外電信級無線傳輸設備，天線和射頻主板采用內置一體化設計，具有安裝維護方便、調試簡單、室外防水防塵設計等優點。內置12DBI雙極化定向天線，空中速率理論值可達300Mbps。支持點對點和點對多點傳輸，點對點傳輸距離可達3千米以上，實測吞吐量可達100Mbps。工作于5G頻段，通過設備自帶頻率掃描工具可掃描周圍所有5G頻段的信道情況，方便工程人員選擇最佳使用信道，有效的避開同頻干擾問題。適合各種復雜的現場環境使用，廣泛應用于小區改造、建筑工地、油田、道路監控、跨河跨海、礦區、隧道、等一些環境復雜不方便架設線纜的場所。


  • 系統支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多國語言操作界面；
  • 系統支持環境勘測功能，安裝部署之前可以提前掃描周圍無線信號狀態；
  • 系統支持天線校準功能，來改善信號的品質；
  • 支持頻譜分析功能，可以對工作范圍內的信號進行頻譜掃描；
  • 信道選擇（頻率）支持手動和自動選擇；
  • 功率調整支持手動和自動功能；
  • 軟件系統支持IPv4和IPv6；
  • 支持音視頻、數據流優先控制；
  • 系統支持生成樹協議，
  • 支持 VLAN ID劃分；
  • 傳輸距離可達3千米以上（空曠環境）；
  • 一體化設計，內置12dBi雙極化天線，安裝快捷方便；
  • 支持軟件限流功能，上行和下行傳輸速率可手動設定；
  • 發射功率可調，最高可達27dBm；
  • 室外防水、防塵、防腐蝕設計，防水等級IP65；
  • 支持DC12-24V寬電壓POE供電；


規格參數

標準協議

支持 IEEE 802.a/n 標準

調制技術

OFDM

工作頻率

4.900-6.100GHz

傳輸速率

300Mbps

發射功率

最高 27dBm (500mW)，支持軟件調節

天線類型

內置12dBi雙極化平板天線

接收靈敏度

802.11a，6Mbps-95dBm,

801.n，MCS0：-88dBm；MCS7：-73dBm

傳輸距離

≥3km

硬件

內存

64 M Byte

閃存

8 M Byte

接口

網路接口

10/100M 以太網口,2個以太網接口

系統管理

管理方式

支持多語言界面、WEB、Telnet、SSH 管理

復位管理

支持硬件/軟件復位

功能

網絡功能

WDS、PPTP、L2TP、IPsec 、DHCP Client、Server 、NAPT、NTP 、VLAN 設置

信道帶寬

5MHz,10MHz,20MHz,40MHz

網絡工具

系統支持ping命令、網絡偵測信號掃描

網絡防護

支持網絡限速功能/基于 MAC 地址的訪問控制

信號指示燈

六級信號燈指示，電源、網口接口、工作狀態、信號強度指示

無線功能

周邊站點偵測/信道掃描/優先 AP 聯接設定綁定(BSSID) 自動信道選擇功能

安全

加密方式

WEP、TKIP、AES；開放系統、共享密鑰WPA/WPA-PSK，WPA2/WPA2-PSK；802.1x(PEAP,TLS,TTLS)WAPI

認證功能

WEB賬號/密碼、PPPOE接入認證、路由模式、客戶端代替所有終端認證。橋接模式、所有終端需要單獨認證，多用戶單獨進行prtal認證

配置管理

基于 WEB 的管理工具、CPE 內置 WEB 服務器/遠程固件升級 (HTTP)

MAC過濾

雙向綁定MAC地址認證通信

故障診斷

支持 Telnet 連接/支持 syslog 記錄系統運行日志/自動檢測網絡狀態，斷網后可以自動重連

環境及物理特性

防護等級

IP65

工作溫度

-30℃～+70℃

存儲溫度

-40℃～80℃

工作濕度

10% ～ 90 % (非凝露)

浪涌防護

共模（DM）6KV/差模（CM)2KV

靜電防護

8KV（接觸） 16KV（空氣）

供電

工作電壓

DC12～24V供電

POE供電

DC24V POE供電

功耗

≤8W



尺寸(L*H*W)

246mm*90mm*56mm

重量

370g（凈重）

操作系統支持

Windows 2000/XP/Vista/Windows 10

保修

1年
