1.系統概述

2.方案介紹

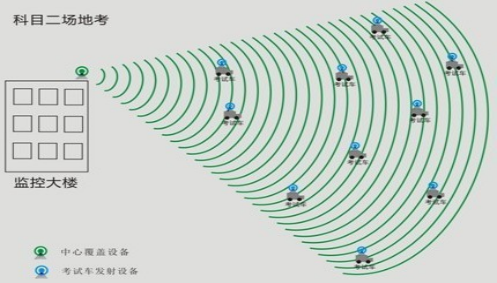

駕校場地考試 科目二 無線視頻傳輸網絡建設示意圖

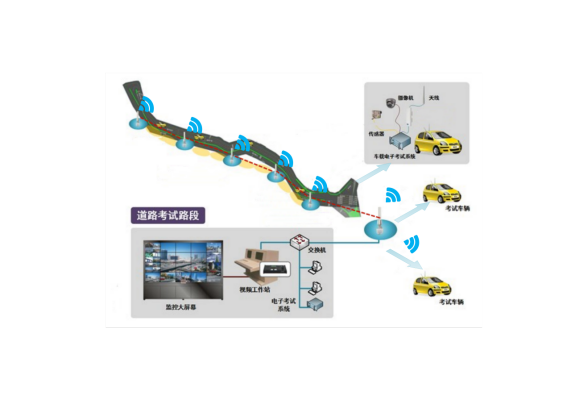

駕校場地考試 科目三考試無線視頻傳輸網絡建設示意圖

4.設備選型

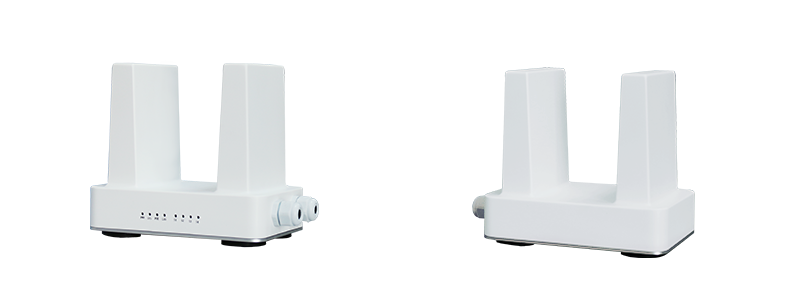

 HWRE570A快速切換無線網橋

4.1、簡介
       這是一款300M IEE802.11AN快速漫游專用大功率無線網橋，具備高功率、高帶寬、安裝調試簡單、全頻道等高端特性，實際有效最高帶寬雙向高達160M，使用配套的兩根全向天線通訊距離可達2公里以上，每基站可接入20-30輛駕考車輛；可廣泛用于駕?？颇慷?、科目三、游船、軌道交通、鐵路等移動網絡數據傳輸，其具備在線掃描、預連接、智能路徑學習功能，可在高速移動環境中提供高帶寬無延時的數據漫游服務。

4.2、產品特點
? 傳輸距離遠               ? 覆蓋面廣                       ? 高功率、高帶寬
? 安裝調試簡單             ? 無縫快速漫游切換             ? 高可靠性

4.3、適應范圍
駕?？荚?nbsp;              駕?？颇慷?nbsp;               科目三                應急通訊車
公共交通               游船                          軌道交通             鐵路等移動網絡數據傳輸

4.4、性能分析
 ?  高功率，提供高達30dBm的高功率輸出，在最大功率下仍能保證3%的高EVM值。
 ?  寬電壓，支持9-48V超寬電壓支持，同時支持電池、標準與非標POE供電，大大簡化安裝復雜度。
 ?  通訊距離遠，使用配套的全向天線即可達到2公里以上通訊距離，無需再配大增益昂貴天線，大大降低整體成本與施工難度。
 ?  毫秒級切換速度，切換基站平均延時為35豪秒，ping完全無丟包。
 ?  跨頻道工作，基站可以選擇不同頻道，車載端可跨頻道切換，同樣數量的基站可以大大提供整個系統的容量
 ?  智能學習，車載端會不斷自動學習當前行車切換路徑，在準備切換前會優先偵測之前學習的路徑，大大提高切換效率。
 ?  使用簡單，經過大量的真實環境實測，將大量優化參數與實時測量的功能內置，只留有少量需要根據環境設置的參數由用戶通過WEB調整，大大降低了用戶現場調試難度，只要有一點無線基礎就可以完成安裝調試，無需專業人員。
 ?  高度定制化，全自主開發基站與車載同時支持，只需修改工作模式即可，可提供logo定制，功能添加等服務。

4.5、產品結構介紹

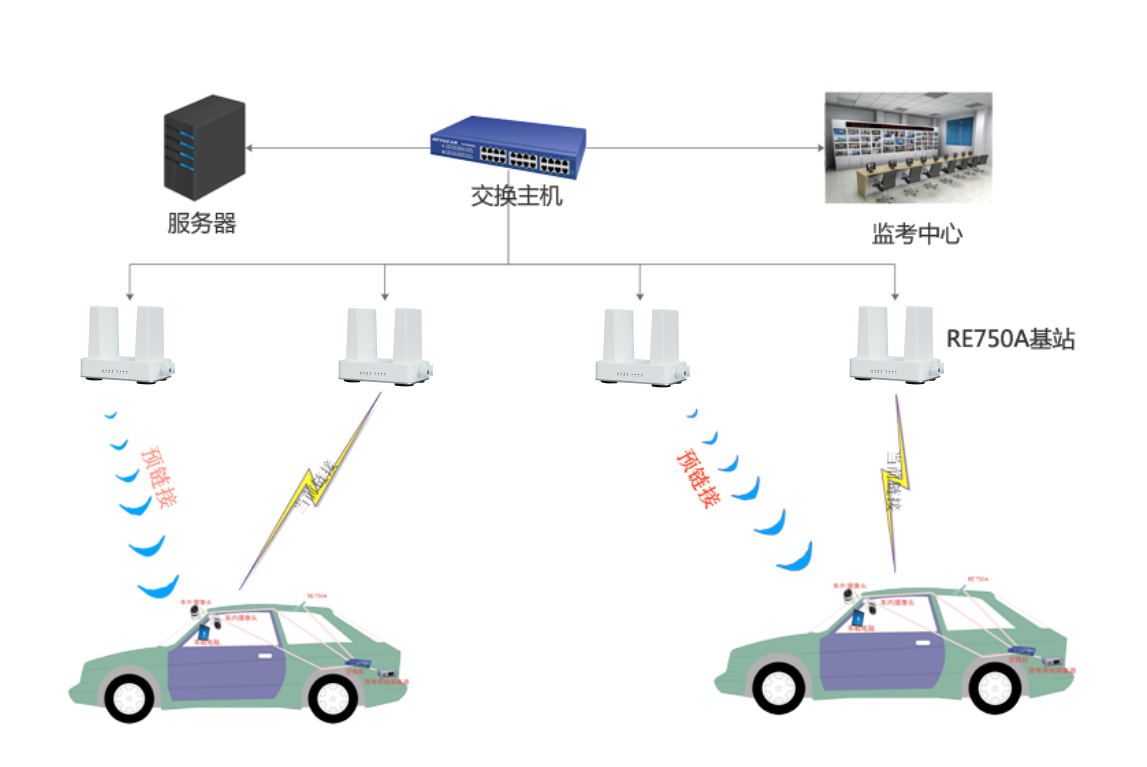

       基于在線掃描、CCQ排序、智能學習、預連接、數據緩存五種主要技術完成。其工作原理如下，車載設備在與當前基站連接的狀態下，通過空閑區間進行多信道掃描，然后將掃描結果通過CCQ權重進行優選排序，當達到設定閥值時，根據優先列表進行預連接操作，在新基站收到預連接指令后，其會廣播網絡其它基站交接認證數據與未完成的數據包，在收到當前基站交接數據后在適當?shù)臅r機進行切換基站，如果此時車載仍有數據未傳完則由車載端緩存數據當新的基站連接成功后由新基站做數據轉發。在每完成一次交接過程，智能學習模塊都會主動學習可能切換的下一個基站，在后續的切換中會優先偵測之前的基站路徑。整個切換過程延時可控制在20-35mS之間，無數據丟包，對視頻、音頻、控制數據沒有任何影響。

?  應用方法
 1、由于這是高度定制的快速切換產品，所以其安裝調試非常簡單，具體分為基站安裝與車載參數調整兩部份。
 2、基站安裝
基站安裝需要保證所有基站間二層鏈路暢通，可通過光纖（推薦）統一接入交換機聚合，在不方便布放光纖的地方也可以通過網橋透明傳輸，推薦使用本公司的APJ300AN-17產品。只需要設置如下參數即可完成設置。
? 協議模式：設置為基站模式
? IP地址：用于管理AP；
? ESSID：車載端是基于ESSID做為漫游依據，如果你準備使用多套系統那么可以使用不同的ESSID加以區分。
? 信道：支持最多34個20M信道與17個40M信道，可滿足所有應用場景。基站間可以錯開頻道以擴大系統容量（注：盡
  可能的減少信道使用量，以降低車載端的掃描時間）
? 距離優化：根據現場環境可以設置大于實際最遠距離20%的一個值，單位米，（例：基站到車最遠距離為800米，我們可以設為
  1000米）。
? 加密、密碼：為了簡化使用，我們限制了只使用WPA2這種高級加密方式。（注：使用加密將增加20mS切換時間）
? 隱藏ESSID：如果你不打算使用加密，那么建議你開啟這個項目，以免現場手機接入此網絡造成不必要的系統負擔。
3、車載端安裝調試
車載端安裝主要分兩個部份：參數設置與參數優化。
? 協議模式：車載
? ESSID：設置當前網絡的ESSID,保持與基站一致，車載通過ESSID識別網絡。
? 掃描頻道：根據所有基站的設置，限定車載端掃描的信道列表，此設置對提高工作效率有一些作用。
? 啟用快速切換：智能（能學習路徑）；普通（通過閥值控制）；關閉
? 信號閥值：此值系統用于判斷當前環境是否需要加速掃描。（注：此值并不是斷開網絡的一個參數，當前信號小于這個值的時候，
  系統會使用最小間隔時間設置的參數加速掃描，當前信號大于這個值的時候，系統會使用最大間隔時間減少掃描次數，在沒有完成
  預連接前不會斷開當前連接。）
? 最小間隔：當前信號小于閥值時的掃描時間
? 最大間隔：當前信號大于閥值時的掃描時間
? IP地址：因使用緩存地址，客戶端IP地址設置請咨詢供應商
4、車載端參數優化
車載端的優化主要是根據整個環境的需求優化三個三參：“閥值”、“最小間隔”、“最大間隔”
? 適時連接信息：首行為當前連接的適時連接數據，可適當判斷當前連接的信號質量、連接速率等參數。
? 當前環境列表：適時連接信息的下方表格為當前車載端探測的環境中的所有基站列表的MAC地址、SSID、信號強度、
   信道、信 噪、當前連接參數。
? 優化建議：在安裝完所有基站后，先安裝一輛車載端，設置好相關參數，在真實道路上跑三圈，并記錄當前連接信號
   最低信號 值，將三次測試到的最低信號值做一個平均計算，將這個值設為 “閥值” ，一般建議這個平均值于-70dBm
  ，-65dBm以下將獲得較好穩定性，如果這個值低于-70dBm或沒有達到設計預期，則應增加基站數量調整基站位置重新
  以上操作。最小間隔建 議為1-3秒，最大間隔10-20秒。

4.7、性能參數

5.車載設備
       考試車輛上安裝車載無線網橋和攝像機，通過該攝像機可實現圖像采集在考試過程中，車載網橋?qū)z像機打包的視頻信號傳輸?shù)奖O(jiān)控中心，通過監控主機實時查看，也可以解碼到大屏幕顯示墻上，車輛在移動過程中數據包不丟失、視頻流暢。

6.系統工作流程
       前端視頻編碼器將攝像機輸出的模擬視頻信號，打包編碼成網絡傳輸?shù)腡CP/IP 數據包，無線網橋?qū)⒏鞅O(jiān)控點圖像信號傳輸?shù)娇刂品?，控制房通過服務器上安裝的視頻編碼器軟件，就可以對所有攝像點圖像進行實時查看、錄制、回放、存儲，對攝像機和云臺進行遠程控制。為更直觀方便地觀看圖像，還可以通過視頻服務器軟件，在多個監示器或大屏幕顯示墻上輪流顯示，并可通過矩陣鍵盤對攝像機進行控制。

       駕校無線監控系統集中了先進的無線網絡、信息識別、速度探測、影像處理、傳輸控制等技術，可以實現對路況駕駛培訓和路考現場所有信息的連續全天候?qū)崟r視頻記錄及傳輸，使整個學員學習考試過程更加智能化、網絡化、數字化、既可節能又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平。
