一、項目概況
在當今科技飛速發展的今天，采用高科技安防通信手段預防和制止可能的各種事件發生，成為保護各單位和職工群眾的生命財產安全，保證轄區和單位內部各部門的正常運轉的有力措施，向“科技要安全”成為共識。
計算機網絡通訊技術、圖像壓縮處理技術以及無線傳輸技術的快速發展，使得安全技術防范行業能夠采用最新的通訊和圖像/語音處理技術，通過建設靈活的網絡來傳輸數字圖像和控制圖像，為實現本地和遠程圖像監控及聯網報警系統提供了高效可行而且價格低廉的解決方案。
在銀行、通訊、電力、冶金、道路、建筑工地、油田，等等以及大型綜合辦公樓宇、住宅小區等重點部門和單位、場所，聯網監控報警系統的建立，對預防和制止犯罪、維護社會經濟的穩定起到了重要作用，同時，安防技術和網絡設備的科技手段的采用和網絡設計水平的提升，又使這些部門和單位成為先進生產力和管理水平的代表。
二、項目需求分析
根據現場的實際要求，需要對施工道路安裝攝像頭，由于環境因素不太適合有線的形式進行布局，并且監控距離遠，由于需要傳輸視頻信號及指令控制信號，為了完成監控的目的，我們采用數字微波的方式進行傳輸，攝像頭距離都是一樣的，所以采用數字微波的方式實現接力的傳輸，不僅可以完成現場功能的實現，同時又可以對傳輸過程進行加密傳輸，從而達到一定的保密要求。而且施工架設方便性等方面都是比較合適的。
三、系統設計方案
出于長遠規劃的考慮，依據國家相關行業規定和規范的要求，結合本工程項目的實際需要，設計、建設的項目內容為以下幾點：
（一）前端設備的布設；
（二）傳輸系統；
（三）主控系統；
通過以上三個項目的建立，構成一個現代化的安全技術防范系統工程。該工程運用現代科學技術手段，在科學的管理下，達到防范嚴密，常備不懈，無懈可擊，嚴陣以待，發揮全天候的防范效果。為此，這四個項目的具體要求分述如下：

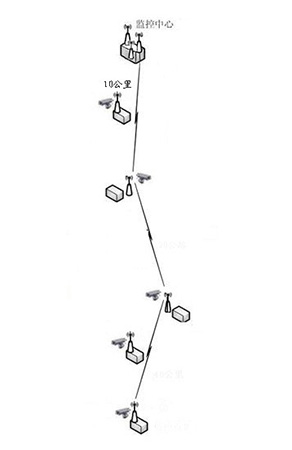

3.1現場情況及無線系統整體布控
由于采用數字的微波傳輸方案，利用無線網橋進行接力傳輸，主控系統可以采用普通的電腦進行訪問控制及錄像，只需要在已有的電腦當中安裝相對應的軟件，或通過瀏覽器直接訪問。系統功能如主控中心圖像需上電視墻，那還需配相對應的解碼器解碼才能上電視墻。
3.2中心監控室具有的功能：
主控室是整個系統的信號控制及信息交換中心，具有最全面的系統功能，簡單表述為以下幾點。
a 可實時顯示任意一路或多路監控點的影音信息，進行實時監測。
b 可對任一路攝像機的顯示效果、錄像速度進行設置，以達到最佳效果。
c 可對某一路或某幾路重要監控點的圖像進行多種模式的存儲錄像。
d 重要錄像資料可以備份和播放。
e 可對錄像資料進行多種智能檢索和回放。
f 可任意控制前端云臺和攝像機鏡頭，選取最佳角度和距離監測現場情況。
g 具備強大的聯網傳輸功能，可將各路監控信號遠傳廣域網，實現網絡監控。
h 通過在數字智能型控制主機上的設置，可將監控信號上傳到internet網，實現遠程監控。
1 器材設備的選用
為了保證系統工程的先進性、可靠性、實用性，系統所需要的器材設備，應根據設計任務書的總體規劃要求，在認真進行現場勘察對系統工程有了較為深入了解的基礎上，選用名牌優質、符合國家標準并經國家質量認證、性能價格比合理的產品，達到設備性能優良、質量可靠、價格合理。

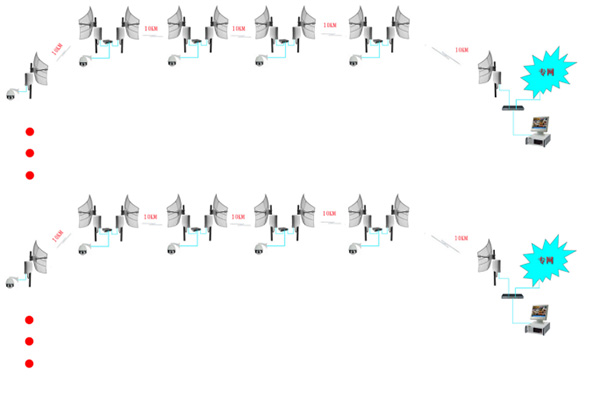

四、現場連接圖
五、設備介紹
數字無線傳輸設備，接口形式為RJ45網絡協議接口，適合傳輸基于網絡標準的數據流。 可以跟ST58T8G系列設備互相通信也可以與ST58T8VC和ST58T8VR互相通信，實際使用可根據實際情況進行搭配使用，支持AP、WDS、Client三種工作模式，適合傳輸大容量數據和高清視頻信號。
高功率室外型無線網橋具有工業和信息化部認證的無線電發射設備型號核準證，適用于野外惡劣環境的無線網路連結服務，提供部署企業、工業用戶的高帶寬網絡連接和多媒體IP數據的傳輸需求，不僅適合網絡傳輸也適合大型ip監控的需求。
主要特色
操作模式：支持AP模式、WDS模式、 ClientBridge+Repeater AP 模式
支持IEEE 802.11 an模式， 傳輸速率2TX(300Mbps) / 2RX(300Mbps)
支持高達29dBm無線輸出功率
支持寬電壓的輸入，電壓輸入范圍DC12~24V
支持負荷電流保護機制，內建15kV ESD(Electro Static Discharge) 乘載與放電防雷設計，對于雷擊頻繁區的家用室內或特殊陽臺屋檐使用，只要將接地線接好地即可防范瞬間雷擊會造成的損害。
支持8組Multiple-BSSID功能，并支援IAPP無線網路漫游功能
支持無線IGMP v1/v2/v3功能, 可傳導線上即時影音封包。
支援WDS(Wireless Distribution Service)可支持8 組橋接功能，同時支持多組Tag VLAN。
智能無線距離參數自動設定，依輸入距離后系統可自動微調最佳對應進階參數以達到相對距離之最佳無線傳遞速率效果
支持QoS WMM (品質服務) 頻寬管理及流量控管，并支援IEEE 802.1p QoS標準群播及優先權功能，適合多媒體應用可根據IP DSCP(DiffServ Code Point)欄位設定資料優先
支持有線與無線介面IEEE802.1d Spanning Tree 擴展樹功能，當利用多臺WDS無線連接同時有線線路連接后達到有線與無線網路互相備援時，有效預防網路Loop 無限回圈不正常問題
無線特色
支持IEEE802.11an，最高可到300Mbps(Tx), 300Mbps(Rx) 傳輸速率
傳送功率控制(Transmission power control)可控，可依環境喜好自行調整控制
支持頻道選擇：手動設定或自動設定
支持IEEE802.11f IAPP無線網路漫游功能
每一組SSID最高可支援達32個連線使用者，支持最多7組SSID(虛擬AP)
具有WDS(Wireless Distribution Service)可支持8單元橋接功能
支援DFS(動態頻率選擇) 、 IEEE 802.11d -Multi country roaming等規范
認證/加密 (無線安全性)
具有阻斷使用者發現另一特定VLAN群組使用者，與依SSID分派VLAN功能
支持資料傳輸加密EAP-TLS + Dynamic WEP , EAP-TTLS + Dynamic WEP PEAP/MSPEAP + Dynamic WEP并支援使用者認證WPA-PSK/TKIP,WPA-802.1x/TKIP, 802.11i WPA2-PSK/CCMP/AES , WPA2(802.1x /CCMP / AES)
隱藏性SSID的支持，可防止未經授權使用者意圖存取無線網路
支持存取控制Access Control list (ACL) 可以MAC and IP 位址過濾方式進行
