一、項目概述

二、森林防火無線遠程視頻監控系統簡介

       森林防火無線遠程視頻監控系統，由監控管理指揮中心系統、無線傳輸系統、攝像機和云臺控制系統，電源系統和監控立桿組成（針對具體情況，還可以加入極敏感煙感系統）。

       監控管理指揮中心系統是整個系統的核心部分，包括了圖像顯示、火情智能圖象識別系統，智能火情監控分析系統。該系統可以在無人值守的情況下，通過圖像智能處理系統，可以自動發現火情，自動完成報警，同時若配置了煙感系統，煙感系統會將報警信號傳回指揮中心，指揮中心再根據情況，控制就近的攝像頭對可疑火情區域進行掃描，由圖像智能處理系統完成對該區域的火情進行偵測，一旦發現火情在第一時間進行報警。

       無線傳輸系統包括無線數傳網橋和無線骨干鏈路。無線數傳網橋，用于在一個小范圍區域內，將多個攝像頭的視頻信號上報到一個集中點。無線骨干鏈路，用于將各個集中點的數字信號高速的傳送到監控管理指揮中心。通過無線數傳網橋和無線骨干鏈路的靈活組合，可以很靈活的構建一個大范圍的信號網絡，對較大面積的森林區域進行監控。

       攝像機和云臺控制系統是進行視頻采集的前端設備，且具有將視頻模擬信號轉換成數字信號以便進行傳輸?shù)墓δ?，同時，云臺控制系統也能接受遠程控制信號，對攝像頭進行相應的操作，以便提供最佳的觀測視頻信號。

       電源系統和立桿則是為攝像機和無線傳輸系統提供安裝位置，電源供應，防雷措施等等。利用太陽能電池供電的方法進行供電。

       另外，針對具體情況，還可以配置蓄電池供電的單兵移動監測攝像頭和無線傳輸系統，可以在林區內移動進行監測?；蛘咴诨馂?zāi)發生時，快速就近采集現場視頻信號，供上級領導對火情進行判斷并部署相應行動。

  7、無線監控系統產品具備高可靠性。由于整個監控前端設備地處深山，維護極為不便，所以中心要能隨時掌握前端設備的工作狀態，對維護將起到重要的指導分析作用。因此，性能過硬的無線網橋是至關重要的，HW的無線網橋是工業級標準的產品，具備適應室外惡劣氣候環境的特點，可以最大限度地保證整個無線系統的穩定性和可靠性。

三、視頻監控點選點

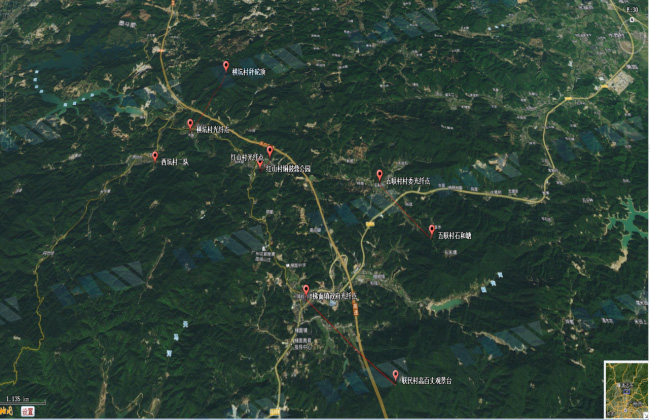

       本項目一共4個森林防火視頻采集點，對應山下各有一個光纖資源點位進行視頻的回傳，通過光纖資源點最后回傳回管理中心。監控點位的選擇，以現場地形環境、設備傳輸要求，以及項目實際需求相結合的方式來設計。所有監控?cái)?shù)據全部傳回管理中心并上傳云端進行存儲。監控點位都需立桿，由太陽能系統供電。

四、無線傳輸方案設計

       本系統采用前端點對點采用無線網橋傳輸方式，利用其他較高的監控點作為中繼傳輸，鏈接網絡傳回項目部監控中心。對于無線設備的選擇遵循以下原則：
       目前在無線網絡中5GHz頻段的設備，能提供24個不交疊的工作信道，避免同頻之間的干擾；考慮到數據傳輸?shù)姆€(wěn)定性，和以后的設備擴容，此項目選用5GHz頻段的設備。
       無線設備在實際應用項目中最大帶寬可達866mbps，架高無障礙距離可達100km，選擇無線設備還能確保在遠距離傳輸?shù)耐瑫r(shí)有穩定的帶寬可供視頻傳輸使用。
       考慮到不同無線設備用戶傳輸數據的帶寬不同，距離不同，本方案中主要采用802.11AC標準的HW系列設備。一般傳輸距離越遠無線信號空間衰減越大，即鏈路帶寬會越小，但在本系統設計能足夠滿足數據傳輸?shù)囊蟆?/span>
       由于無線信號在傳輸過程中，發送點與接受點之間不能有大物體的遮擋，如果有較大阻擋物會導致信號無法傳輸，因此當受到遮擋時，需要在發射端與接收端加裝中繼設備作為信號傳輸?shù)闹修D(zhuǎn)?？梢赃h(yuǎn)程監視網橋傳輸速率和遠程設置參數，調節設備；便于人員維護。

 整體拓?fù)鋱D如下

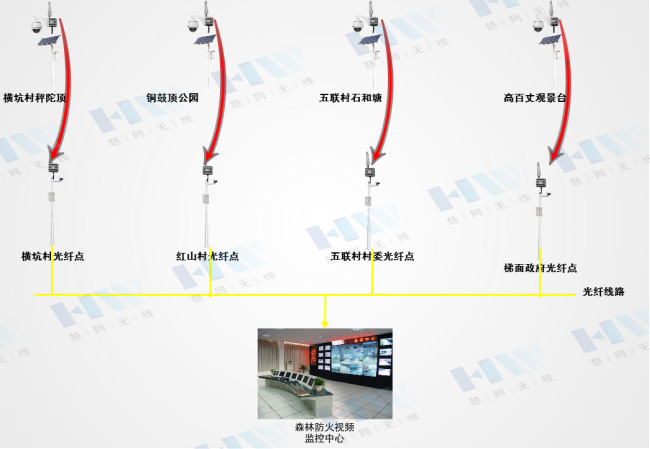

 無線傳輸傳輸鏈路圖

五、無線傳輸設備——工業級300M遠距離無線網橋

       這是一款300M IEE802.11AN大功率無線網橋，具備高功率、高帶寬、安裝調試簡單、全頻道等高端特性，實際有效最高帶寬雙向高達160M，使用配套的兩根全向天線通訊距離可達10公里以上，其具備在線掃描、預連接、智能路徑學習功能，可在高速移動環境中提供高帶寬無延時的數據漫游服務。

 主要特點
?  高功率，HW750A提供高達30dBm的高功率輸出，在最大功率下仍能保證3%的高EVM值。

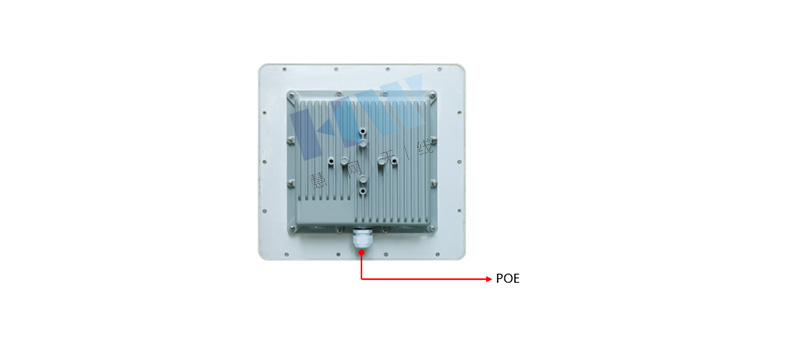

?  寬電壓，HW750A支持9-48V超寬電壓支持，同時支持電池、標準與非標POE供電，大大簡化安裝復雜度。
?  通訊距離遠，使用內置的定向天線即可達到10公里以上通訊距離，無需再配大增益昂貴天線，大大降低整體成本與施工難度。
?  使用簡單，HW750A經過大量的真實環境實測，將大量?jī)?yōu)化參數與實時測量的功能內置，只留有少量需要根據環境設置的參數由用戶通過WEB調整，大大降低了用戶現場調試難度，只要有一點無線基礎就可以完成安裝調試，無需專業人員。

 主要優勢
? 傳輸距離遠          ? 無縫快速漫游切換
? 安裝調試簡單        ? 覆蓋面廣

 連接示意圖

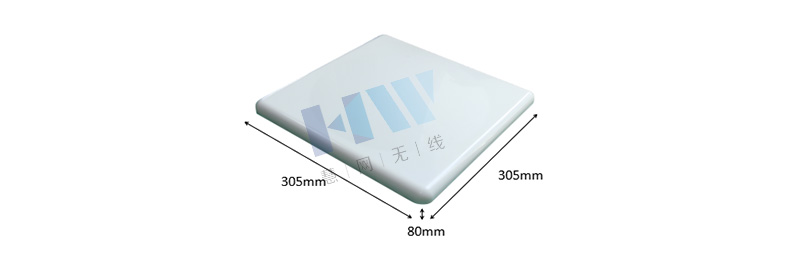

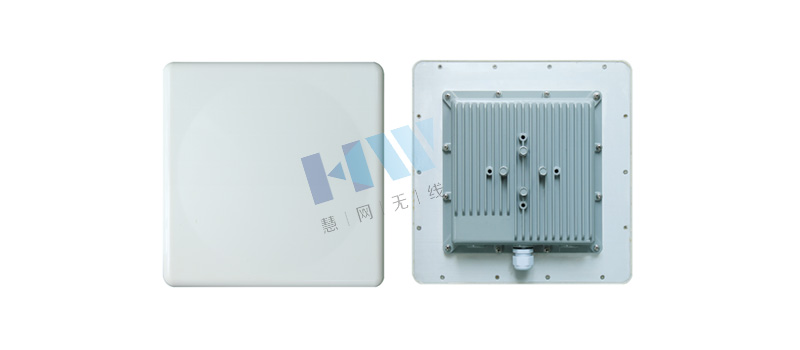

 產品結構圖

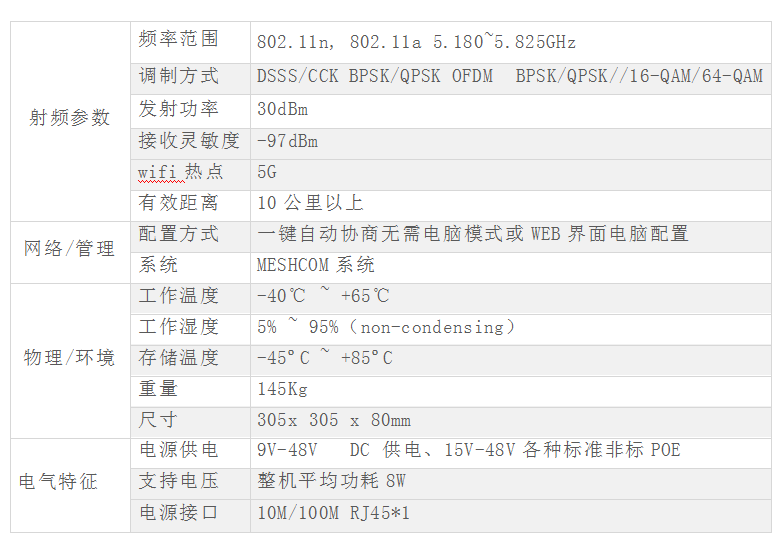

 性能參數
