解決方案
海事海上MESH無線網絡方案


項目概述




目前海上圖像傳輸主要依靠運營商4G/5G網絡作為主要通道,運營商4G/5G網絡作為公用網絡，具有覆蓋廣、抗干擾能力強等優點，但用于專網用途，具有很大缺陷：

1、深度覆蓋不夠：在人口稀少，水面較多的長江干道，運營商基站布點少，不能實現無縫連續覆蓋，所能提供給公眾的帶寬很有限，對于高帶寬視頻業務無法達到實時、無縫、流暢的效果。
2、視頻數據流量大，租賃費用高：圖像傳輸不同于普通的語音業務，所需管道帶寬高，租賃費用非常高昂；
3、信息安全得不到保證：運營商作為公共網絡，容易受到非法用戶的攻擊，信息安全得不到保證。


經過技術論證和前期測試比較擬采用無線Mesh網絡技術方案，無線Mesh網絡作為多業務平臺(Multi-Service Platform)，網絡具有自我組織、自動配置、性能自動調節、鏈路自動修復等特性，支持負載均衡和冗余備份功能，為數據、監控、移動無線監控等視頻和語音服務提供了穩定可靠的承載平臺。

1、采用無線寬帶多媒體指揮系統，達到視頻監控和語音調度指揮的融合；
2、采用先進的視頻編碼技術，結合無線網絡技術和多媒體技術，實現具有單向遠程視頻監控及音、視頻雙向交互視頻監控指揮調度系統；

3、無線寬帶通信系統具有快速移動和快速漫游切換的能力。

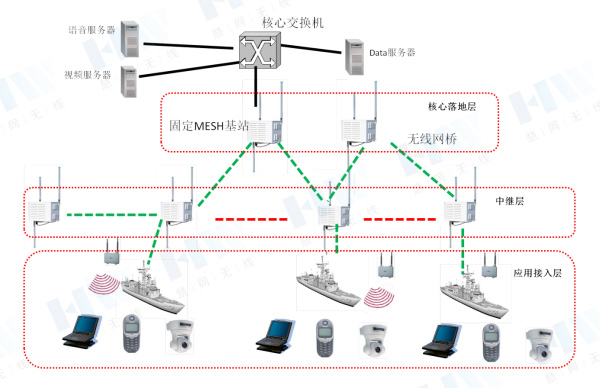

無線mesh網絡架構



 ? 核心落地層：

  1. 建設高容量無線Mesh基站；

  2. 有線接入到核心網絡交換機，接入相關業務服務器；

  3. 考慮到下游固定基站容量的問題，增加高帶寬中繼網橋設備；

  4. 交換機前端架設網閘設備，數據進出交換機前都要經過過濾（策略路由）。


 ? 中繼層（沿岸固定基站）：

  1. 固定Mesh基站的間距為5-10公里；

  2. 固定基站之間采用1.4G頻段組網；

  3. 固定基站采用2.4G/5.8G頻段覆蓋江面移動船載設備。


 ? 應用接入層：

  1. 在巡邏艇上安裝移動MESH基站設備；

  2. 移動基站通過1.4G模塊回傳至岸邊固定基站；

  3. 移動基站通過2.4G/5.8G模塊覆蓋船艙和船周圍500米范圍區域；

  4. 在船艙內部安裝4口交換機設備，滿足VOIP語音、網絡攝像機、筆記本電腦和其他wifi終端設備的上網需求。

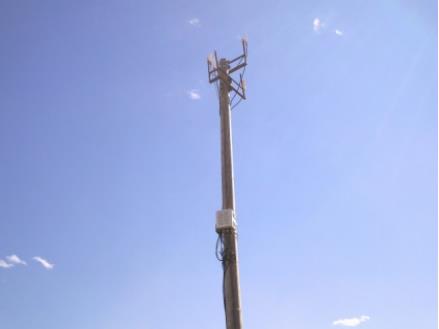

岸邊基站


海事無線網絡系統中，岸邊基站是無線網絡匯聚點，岸邊固定Mesh基站依據就近原則連接到光纖落地點，通過光纖網絡的交換機和路由器設備將系統承載的視頻、語音和其他數據信號傳輸?shù)较鄳膽孟到y(tǒng)數據庫中。

岸邊基站

圖片

圖片
基站之間、基站與終端之間均采用Mesh網絡互聯(也可利用現有傳輸資源)，落地點的有線網絡配置有如下的要求：
  • 落地點的網絡設備（交換機或路由器）為無線網絡提供網絡接口；
  • 上連接口與陸地網絡相連—以太網口或光纖接口；
  • 下連接口與站點處的無線Mesh基站相連—百兆以太網接口。



船載設備


為了保證船舶在移動的情況下仍然能夠一直在線并且保持無線連接，需在船舶上安裝移動設備HW2600AC、HW52。HW2600AC、HW52作為最新的移動Mesh設備，專門用于移動設備的接入，保證移動設備在高速移動和快速切換下依然保證無間斷的通訊。

船載設備

圖片

圖片




配置設備 1





圖片

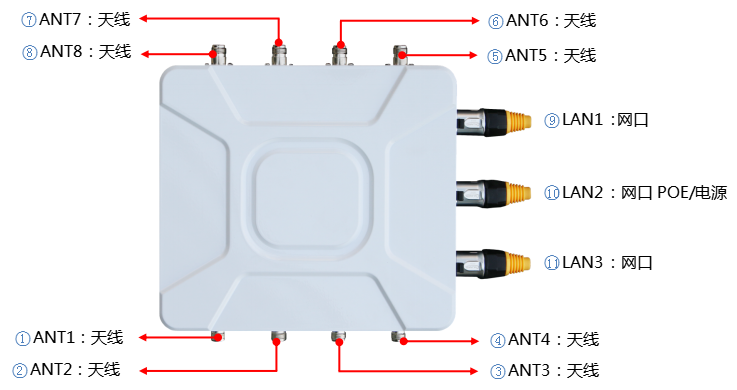

室外型Mesh基站設備

HW2600AC是一款基于高通11AC Wave2.0高性能三頻MESH無線網橋，集成了兩個獨立互不干擾的高功率802.11ac Wave2.0 5G模塊與一個2.4G wifi模塊。支持三頻同時工作，5G_L 、5G_H可同時做為MESH雙鏈路， 2.4G獨立做覆蓋。可廣泛應用于各種需要高速橋接、多跳中繼、大容量接入、快速漫游等各種項目。


 ? 產品特性——無線：

1）高性能、多節點、多無線模塊的網狀網格Mesh網絡體系結構；
2）多跳后的低時延和高吞吐量；
3）2400系列每節點最多支持6個802.11a/j, b/g的無線模塊，3600系列每節最多支持6個；
4）全雙工Mesh。


 ? 產品特性——系統：

1）所有的節點皆自動發現和自動配置；
2）Mesh網絡性能可以自動調節，鏈路可以自動修復；
3）用戶可根據視頻、視頻和數據的優先級來定義服務質量；
4）每個無線模塊最多支持16個BSSID；
5）支持多個SSID/ VLAN，每個SSID均具有可配置的安全參數；
6）在漫游、路徑優化或失效切換時，會話持續；
7）ME2600AC無線網絡管理工具的界面，分別在網絡級別、節點級別和模塊級別方面提供了一整套直觀的管理工具；
8）附加的一些遠程管理選項包括：SNMP、Telnet、HTTP/ HTTPS、DHCP和BOOTP；
9）與 的  IWS（室內無線系統）具有無縫的互性；

 ? 產品特性——安全：

1）支持所有業界標準的安全協議；
2）RADIUS、WPA、EAP-MD5、EAP-TLS、PEAP-TTLS認證；
3）采用AES、WEP加密的802.11i協議；
4）每個SSID均支持MAC地址的接入控制；
5）完全的VPN支持。


 ? 產品參數
無線速率
600Mbps
調制方式
DSSS/CCK BPSK/QPSK OFDM
BPSK/QPSK//16-QAM/64-QAM/256-QAM
無線協議
802.11ac Wave2.0
無線頻率
5G_L+5G_H+2.4G
發射功率
5G_L/5G_H:25dB*2;2.4G:23dBm*4
頻段
2412MHz-2482MHz ;5125MHz-5850MHz
接收靈敏度
最高-96dBm
信道頻寬
20M/40MHz/80MHz/160MHz（可調）
有效距離
視距 10 公里以上
帶機量
200 臺以上
配置方式
WEB
工作溫度
-40℃ ~ +65℃
工作濕度
5% ~ 95%（non-condensing）
存儲溫度
-45oC ~ +85oC
重量
不含天線重量：2.3kg
含天線重量：2.8kg
尺寸
230 x 200 x 60mm（L x W x H）
供電
24V 或 48 標準 POE 供電（POE 供電二選一）
整機功耗
整機平均功耗 16W
接口
網口*3；天線接口*8




 配置設備2



圖片

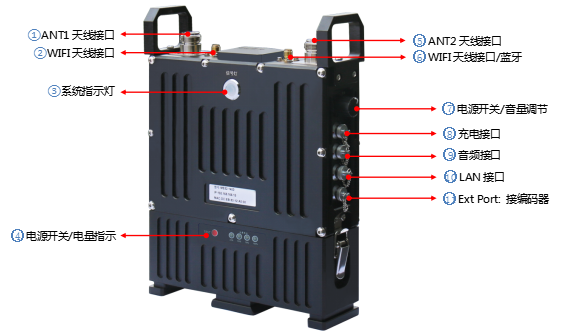

無線自組網模塊

HW52是一款輕量化的寬帶MESH中繼設備，支持MIMO高性能自組網功能，內建高達4W高線性功放，可拆卸電池，IP66防護等級，無中心的多跳組網方式，支持4G LTE公網接入，支持2.4GWIFI，支持PTT語音，支持HDMI高清輸入。 支持背負或三角架快速部署。


 ? 產品特點

1）MIMO雙通道自組網；
2）350M-3.8GHz頻率可定制；
3）集中管理平臺，支持GIS拓撲圖；
4）最高速率可達96Mbps；
5）架高無障礙傳輸距離10-20公里；
6）支持2.4G wifi；
7）支持HDMI輸入；
8）電池可拆卸。


 ? 產品主要優勢

1）傳輸距離遠；
2）抗干擾性強；
3）良好繞射性；
4）安全穩定。


 ? 適用場景

1）支持所有業界標準的安全協議；
2）RADIUS、WPA、EAP-MD5、EAP-TLS、PEAP-TTLS認證；
3）采用AES、WEP加密的802.11i協議；
4）每個SSID均支持MAC地址的接入控制；
5）完全的VPN支持。

 ? 性能參數
 組網頻率

1420MHz-1520MHz@4W MIMO 2*2

調制方式

BPSK/QPSK/16-QAM/64-QAM

發射功率

單通道33dBm（2W）

接收靈敏度

-102dBm@5MHz BPSK

信道頻寬

2M/5M/10M/20M/40M（可調）

wifi熱點

2.4G

藍牙

支持藍牙5.1

有效距離

架高無障礙傳輸距離10-20公里（架高）

自組網節點數

不小于50臺

配置方式
WEB
工作溫度

-30℃ ~ +65℃

工作濕度

5% ~ 95%（non-condensing）

存儲溫度

-45oC ~ +85oC

重量

1200g

尺寸

221 x 165 x 46mm

電氣

充電3小時、4-6小時（加強版可工作8-12小時）
整機功耗
整機平均功耗 12W
接口

網絡、TTL、充電、PTT、Exp Port
